优势特点:CPC直线导轨AR15MS属于低组装系列直线导轨,组合高度为24mm,滑块安装孔为26mm。导轨、直线轴作为设备的核心部件之一,它的功用是起导向和支承作用。

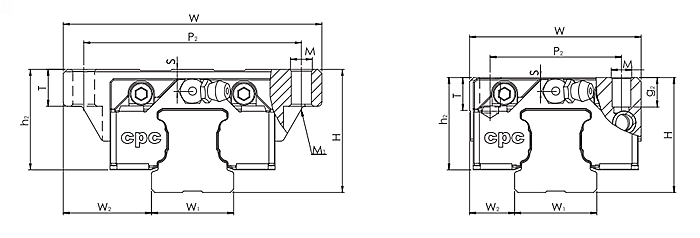

![](/uploads/allimg/180331/1-1P33115415CN.png)

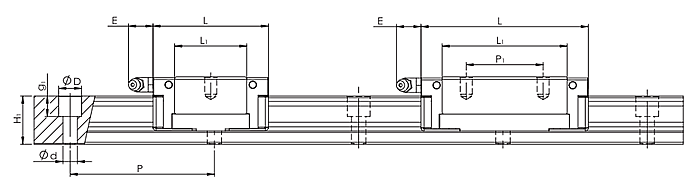

![](/uploads/allimg/180331/1-1P331154232533.png)
型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
AR15MS | 24 | 9.5 | 15 | 15 | 60 | 7.5×4.5×5.3 | 34 | 40.8 | 24.2 | 20.1 | - | 26 | 4.5 |
型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
AR15MS | M4×7 | - | 4 | 6 | 6.40 | 10.8 | 80 | 40 | 40 | 95 | 1290 |
台湾CPC直线导轨AR15MS的功能
尽管直线导轨系统的形式是多种多样的,但工作性质都是相同的,机床工作部件在指定直线导轨系统上移动,尤如火车沿着铁轨在指定的方向上行驶。主要体现如下三种基本功能:
(1)为承载体的运动导向;
(2)为承载体提供光滑的运动表面;
(3)把机床的切削所产生的力传到地基或床身上,减少产生的冲击对被动加工零件的影响。沿导轨系统的运动,大多数为直线运动,也有少数为弧线运动。直线导轨的很多技术可以直接应用弧形导轨。
CPC直线导轨AR15MS属于低组装系列直线导轨,组合高度为24mm,滑块安装孔为26mm。导轨、直线轴作为设备的核心部件之一,它的功用是起导向和支承作用。
