优势特点：CPC导轨滑块AR20MS属于低组装系列直线导轨，组合高度为28mm，滑块安装孔为32mm。滑块跟导轨间末制单元设计，使线形导轨同时承受上下左右等各方向的负荷。

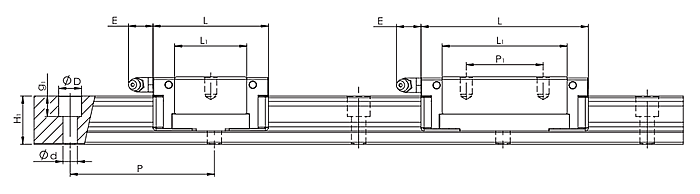

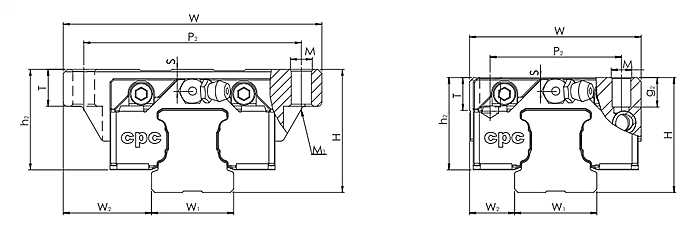

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| AR20MS | 28 | 11 | 20 | 20 | 60 | 9.5×6×8.5 | 42 | 48.2 | 30 | 22.5 | - | 32 | 12 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| AR20MS | M5×7 | - | 3.5 | 8 | 10.9 | 16.3 | 170 | 80 | 80 | 148 | 2280 |
台湾CPC导轨滑块AR20MS的特点
磨耗少能长时间维持精度------传统的滑动导引，无可避免的会因油膜逆流作用造成平台运动精度不良，且因运动时润滑不充份，导致运行轨道接触面的磨损，严重影响精度。
定位精度高------使用CPC导轨滑块AR20MS作为线性导引时，由于导轨滑块的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。
适用高速运动且大幅降低机台所需驱动马力------由于CPC导轨滑块AR20MS移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。
可同时承受上下左右方向的负荷------由于CPC导轨滑块AR20MS特殊的束制结构设计，可同时承受上、下、左、右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
润滑构造简单------滑动导引若润滑不足，将会造成接触面金属直接摩擦损耗床台，而滑动导引要润滑充足并不容易，需要在床台适当的位置钻孔供油。CPC导轨滑块则已在滑块上装置油嘴，可直接以注油枪打入油脂，亦可换上专用油管接头连接供油油管，以自动供油机润滑。
组装容易并具互换性------CPC导轨滑块AR20MS具有互换性，可分别更换滑块或滑轨甚至是CPC导轨滑块组，机台即可重新获得高精密度的引导。
