优势特点：CPC滑块ARC15FS属于低组装系列直线导轨，组合高度为24mm，滑块安装孔为41mm。四列圆弧式结构的直线导轨在重负载或超重负载应用场合较多，圆弧型有吸收装配面误差的能力。

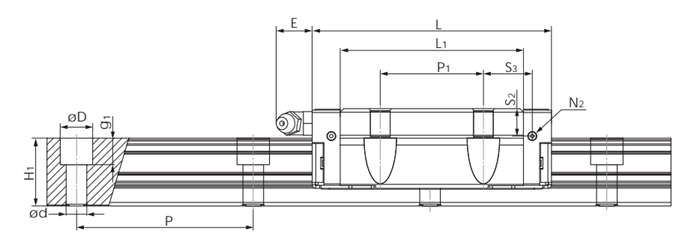

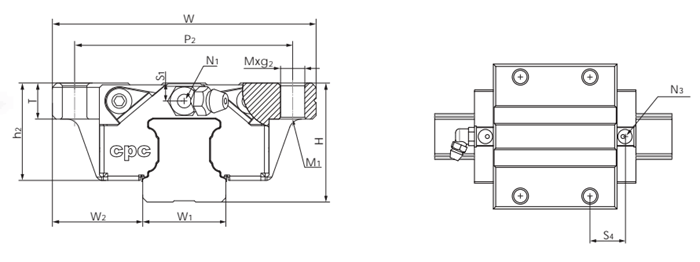

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| ARC15FS | 24 | 18.5 | 15 | 15 | 60 | 7.5×4.5×5.3 | 52 | 41.2 | 26 | 20.7 | - | 41 | M5×7 | M4 | 7 | M3×6.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| ARC15FS | M3×6 | P3 | 3.5 | 4.5 | 7.5 | 15.6 | 16.7 | 7.7 | 12.1 | 100 | 50 | 50 | 132 | 1290 |
CPC直线滑轨ARC15FS的性能极其优点
CPC直线滑轨是通过借助滑块跟导轨之间的无线滚动循环活动来进行高精度的线性运动的一种滚动引导。以为这种轨道启动的摩擦力比传统的滑动引导降低了很多，所以，能很简单地达到μm级进给及定位，在这样 的基础上，就可以在很大程度上提高设备的精度接机械效能。CPC直线滑轨有着十分突出的性能跟优点。
CPC直线滑轨ARC15FS的定位精度算是比较高的。特殊的滚动摩擦方式使得该导轨的动静摩擦力十分小，在床台运行的时候，利用CPC直线滑轨的这一特点，就能够很好地避免了打滑现象的发生。
CPC直线滑轨ARC15FS的磨耗比较少，而且还是能够维持一定的精度的，这是为什么呢？主要是磨损对于精确度的影响还是比较大的，，而滚动导引的磨耗十分小，因此，CPC直线滑轨的精度方面更好。
CPC直线滑轨ARC15FS的精度方面更好，动力需要上也很低，因此非常适合高速运行。CPC直线滑轨能够承受各个方向的负载。因为CPC直线滑轨的设计结构十分特殊，区别于滑动导引侧向负荷比较低，所以，CPC直线滑轨的精确度比较高。
CPC直线滑轨ARC15FS的组装过程简单，并且其具有互换性。CPC直线滑轨在组装的时候只需要依照步骤，再注意几个小细节，就能对其进行组装。CPC直线滑轨的润滑构造部位相对简单。当润滑不足时候，课才去两种方法对其进行润滑。
