优势特点：CPC滑块HRC25FN属于重载系列直线导轨，组合高度为36mm，滑块安装孔为45*57mm。良好的润滑有利于降低运行摩擦阻力，减小磨损，防止腐蚀，易于散热，因此对MR微型不锈钢滚动直线导轨系列要保持适当的润滑。

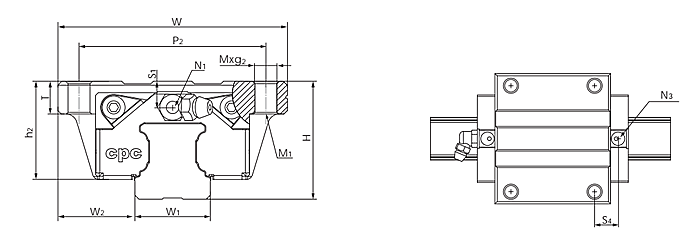

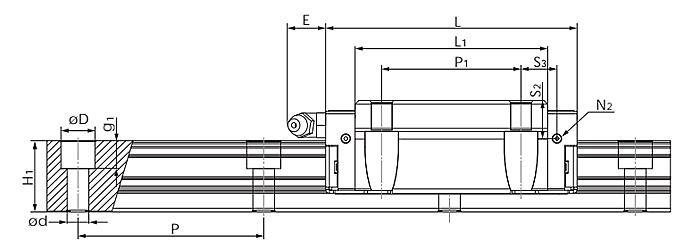

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC25FN | 36 | 23.5 | 23 | 23 | 60 | 11×7×9 | 70 | 81.2 | 62.2 | 30 | 45 | 57 | M8×12 | M6 | 12 | M6×7.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC25FN | M3×6.5 | P4 | 12 | 8 | 12.3 | 11.6 | 12.6 | 24.8 | 42.5 | 540 | 385 | 385 | 626 | 3020 |
台湾CPC滑块HRC25FN中的滑块和固定原件的作用
大家都知道，CPC滑块HRC25FN主要的作用就是支撑和引导，而且其表面还会承载运动的部件，也就是我们常说的承载物，承载物在方向的运动上是有所控制的，并且在运动的重复性上非常大，反反复复不断的进行运动，但是在整个运动过程中，承载物还会对导轨造成较大的摩擦，但是利用滚珠的设计之后，相互之间在摩擦上降低了很多。而且直线导轨基本都是和精度比较高的机械配套使用，下面就和小编一起了解下CPC滑块HRC25FN中不同部件的作用吧！
一、滑块：CPC滑块HRC25FN最大的特点应该就是快速的运动，主要是呈现为直线的运动，这项功能的实现主要还是因为滑块，而且滑块在直线导轨上，属于必不可少的部件之一，如果没有滑块的设计，那么其在运动的轨迹上应该是曲线的，这点对于机械的设备是非常不便利的，由于机械的设备都要求直线的运动，并能保证运动的主要精度。
二、固定的元件：其最大的作用是由CPC滑块HRC25FN直接提供的，固定元件主要的材质也是粹硬钢，而在将其安装于平面上的时候，是需要经过反复多次的摩擦，而且摩擦在精度的要求上比较高，在直线导轨的表面上，还需要具备沟槽主要是提供元件的移动和滑动，因此其在横截面的结构形状上是非常复杂的；还有一方面是，对于沟槽在形状上没有任何的严格规定，而且数量也不是完全统一的，具体对沟槽和形状的要求，主要也是根据安装设备的要求来确定的。
