优势特点：CPC滑块HRC30FL属于重载系列直线导轨，组合高度为42mm，滑块安装孔为52*72mm。导轨、直线轴作为设备的核心部件之一，它的功用是起导向和支承作用。

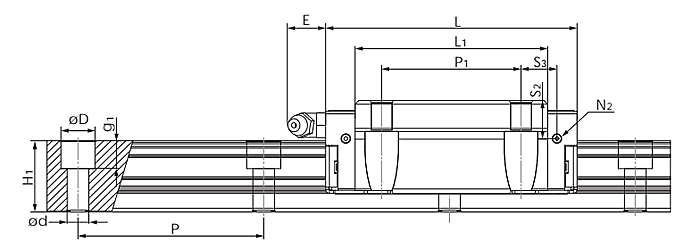

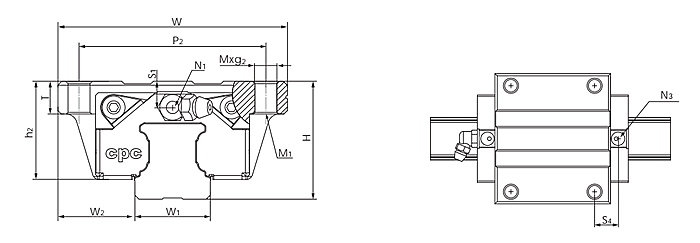

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC30FL | 42 | 31 | 28 | 27 | 80 | 14×9×12 | 90 | 118 | 94 | 35.2 | 52 | 72 | M10×15 | M8 | 16 | M6×8.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC30FL | M6×5 | P5 | 12 | 7.5 | 12 | 25.7 | 25.8 | 39.6 | 70.2 | 1105 | 950 | 950 | 1385 | 4380 |
台湾CPC直线导轨HRC30FL的优点
<1>工作精度高：CPC直线导轨HRC30FL的运动由滚动来实现，不仅摩擦系数降至滑动导轨的1/50，动、静摩擦阻力的差距亦变成很小，实现运动平稳，减少冲击和振动，不易产生爬行现象，故能达到UM级进给和定位精度，有益于提高数控系数的响应速度和灵敏度。
<2>大幅度降低驱动率：由于CPC直线导轨HRC30FL运动时摩擦力非常小，只需较小的动力，便能使机台运动，明显大幅度机台电力损耗量，且因摩擦产生的热量很少，是适用于高速，频繁启动和换向的运动部件。
<3>润滑结构简单：CPC直线导轨HRC30FL在滑块上装有注油杯，可直接以注油注入油脂，亦可连接供油管以自动供油机润滑，使其的磨耗降至更少，使机台能长时间保持精主工。
<4>防尘、密封能力强：CPC直线导轨HRC30FL防尘性能良好，滑块的两端装有密封端盖，底部可选用密封底片，同时滑轨固定螺钉孔配有防尘螺孔盖，防止灰尘的积累，从而保证产品的寿命和性能。
<5>安装方便、互换容易：由于采用精密的加工技术，滑轨直线度高，滑轨中的安装螺孔误差少，安装方便，CPC直线导轨具有互换性，可分别更换滑块或滑块甚至是直线导轨，即可使机台重新达到高精度。
<6>承载能力大。刚度强：CPC直线导轨HRC30FL采用哥德式四点接触设计，合理比值的圆弧沟槽，不仅接触应力小，载荷能力及刚度相对V型平面球点接触时亦大大提高。由于铜球受到对称四点束制，可同时载受四周各方向的负荷，且几乎无偏移现象发生，因此刚性更强能维持高精度。
