优势特点：CPC直线导轨ER25ML属于高组装系列直线导轨，组合高度为36mm，滑块安装孔为50*35mm。CPC直线导轨为一种滚动导引，借由钢珠在滑块与滑轨之间作无限滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。

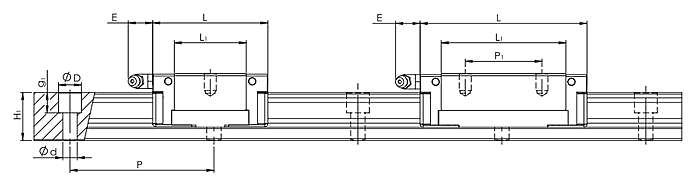

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| ER25ML | 36 | 12.5 | 23 | 23 | 60 | 11×7×9 | 48 | 100.2 | 80 | 29.6 | 50 | 35 | 12 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| ER25ML | M6×9 | - | 8 | 8 | 23.4 | 48.5 | 560 | 520 | 520 | 550 | 3020 |
台湾CPC直线导轨ER25ML的预压
CPC直线导轨的预压分为重预压，中预压，轻预压，无预约四种预压方式，预压主要通过钢珠调整。通过调节预压，对我们直线导轨的精度有利。
CPC直线导轨ER25ML的径向间隙，对运行精度，耐负荷性能及刚性都有明显影响，因此根据用途适当地选择间隙是很重要的一般，考虑到因往复运动而产生的震动冲击，选择负间隙，对使用寿命及精度都会带来好的效果。
调预压的方式为更换钢珠之大小，一般调整预压的工作皆必须在原厂完成，若客户想自行调整预压，请与原厂联络相关技术事宜。
因滑块中事前作了内部负荷，考虑预压时的负荷大小与寿命---直线导轨中施加预压（中预压）使用时。有必要考虑预压负荷进行寿命计算。
CPC直线导轨ER25ML属于高组装系列直线导轨，组合高度为36mm，滑块安装孔为50*35mm。CPC直线导轨为一种滚动导引，借由钢珠在滑块与滑轨之间作无限滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。
CPC直线导轨ER25ML属于高组装系列直线导轨，组合高度为36mm，滑块安装孔为50*35mm。CPC直线导轨为一种滚动导引，借由钢珠在滑块与滑轨之间作无限滚动循环，负载平台能沿着滑轨轻易地以高精度作线性运动。
