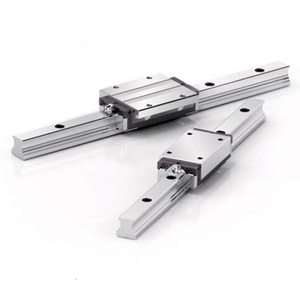

优势特点:CPC直线滑轨HR25ML属于高组装系列直线导轨,组合高度为40mm,滑块安装孔为50*35mm。滑块与导轨间的束制单元设计,使得直线导轨可以承担一定的扭矩,同时承受上下左右等各方向的负荷。
![](/uploads/allimg/180331/1-1P33115193IE.png)
![](/uploads/allimg/180331/1-1P33115194X20.png)

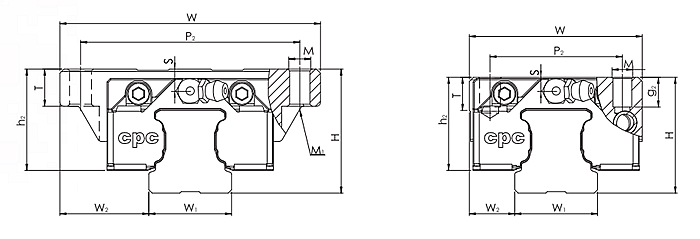

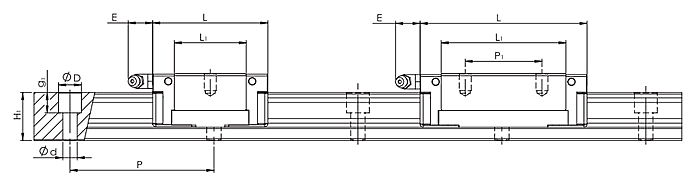

型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
HR25ML | 40 | 12.5 | 23 | 23 | 60 | 11×7×9 | 48 | 100.2 | 80 | 33.6 | 50 | 35 | 12 |
型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
HR25ML | M6×9 | - | 12 | 12 | 23.4 | 48.5 | 560 | 520 | 520 | 665 | 3020 |
台湾CPC线性滑轨和CPC直线导轨的区别
线性滑轨和直线导轨,只是大家的叫法不一样,其实这两个的本质是一样的,线轨也叫直线导轨,通常是指滚动导轨,应用于各行业,其最主要的是机械、自动化行业。主要的作用是按给定的方向做反复的直线运动,按照摩擦性质可分好几种。
直线导轨分为两部分组成,滑块和滑轨,滑块内含内循环的滚珠或滚柱。滑轨是一种模块化的元件,可以预先定制。是标准化系列化的单独的产品,可以安装在机床上。磨损后可以拆卸下来更换。
硬轨是指镶钢导轨,一般加工后安装在床身上。硬轨一般应用于粗加工,它的刚性好、速度慢,镶钢贴塑导轨一般用于重载的情况。它的润滑很重要。但是导轨磨损后,要调整也很麻烦。但高档机使用硬轨还是比较多的。硬轨主要用于重切削,线轨主要用于轻切削。切削的重轻也是相对的,重切削配以低转速适配机床的硬轨,轻切削配以高转速,适配机床的线轨。
线轨速度快,适用精加工。现在是线轨的用的比较多,但线轨的宽度由机床的设计而定。精加工一般多用直线滚动导轨,应为它运动速度快,而且滚动阻力小,没有爬行现象,润滑也方便。长时间用后,精度损失较小。
CPC直线滑轨HR25ML属于高组装系列直线导轨,组合高度为40mm,滑块安装孔为50*35mm。滑块与导轨间的束制单元设计,使得直线导轨可以承担一定的扭矩,同时承受上下左右等各方向的负荷。
CPC直线滑轨HR25ML属于高组装系列直线导轨,组合高度为40mm,滑块安装孔为50*35mm。滑块与导轨间的束制单元设计,使得直线导轨可以承担一定的扭矩,同时承受上下左右等各方向的负荷。
