优势特点:CPC滑块HR25MN属于高组装系列直线导轨,组合高度为40mm,滑块安装孔为35*35mm。直线导轨在滑块上装有注油杯,可直接以注油注入油脂,亦可连接供油管以自动供油机润滑,使其的磨耗降至更少,使机台能长时间保持精主工。
![](/uploads/allimg/180329/1-1P32Z95550963.png)
![](/uploads/allimg/180329/1-1P32Z95614610.png)

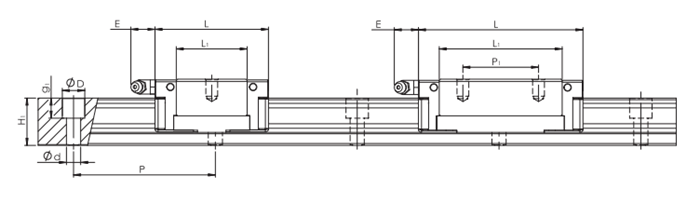

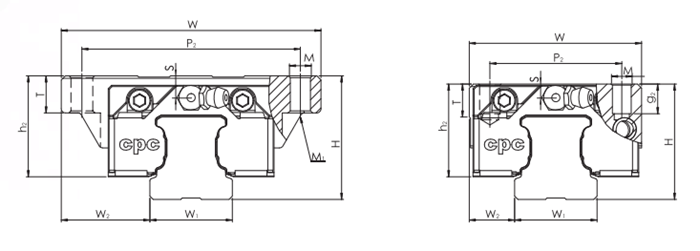

型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
HR25MN | 40 | 12.5 | 23 | 23 | 60 | 11×7×9 | 48 | 80.2 | 60 | 33.6 | 35 | 35 | 12 |
型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
HR25MN | M6×9 | - | 12 | 12 | 18.8 | 36.4 | 410 | 300 | 300 | 530 | 3020 |
台湾CPC线性滑轨HR25MN的作用和设计要求
当运动件沿着承导件作直线运动时,承导件上的导轨起支承和导向的作用,即支承运动件和保证运动件在外力(载荷及运动件本身的重量)的作用下,沿给定的方向进行直线运动。对导轨的要求如下:
1、一定的导向精度。导向精度是指运动件沿导轨移动的直线性,以及它与有关基面间的相互位置的准确性。
2、CPC线性滑轨HR25MN运动轻便平稳。工作时,应轻便省力,速度均匀,低速时应无爬行现象。
3、CPC线性滑轨HR25MN良好的耐磨性。导轨的耐磨性是指导轨长期使用后,能保持一定的使用精度。导轨在使用过程中要磨损,但应使磨损量小,且磨损后能自动补偿或便于调整。
4、足够的刚度。运动件所受的外力,是由导轨面承受的,故导轨应有足够的接触刚度。为此,常用加大导轨面宽度,以降低导轨面比压;设置辅助导轨,以承受外载。
5、温度变化影响小。应保证导轨在工作温度变化的条件下,仍能正常工作。
6、CPC线性滑轨HR25MN结构工艺性好。在保证导轨其它要求的前提下,应使导轨结构简单,便于加工、测量、装配和调整,降低成本。
不同设备的导轨,必须作具体分析,对其提出相应的设计要求。必须指出,上述六点要求是相互影响的。
