优势特点:CPC线轨ST7M属于有限行程微型导轨,组合高度为8mm,滑块安装孔为15*12mm。由于全球化半导体机械设备产业、电子产业及其周边产业的蓬勃发展,产业对产品的微小化、高密度化的功能要求越来越高,因为产生了现在的微型导轨。

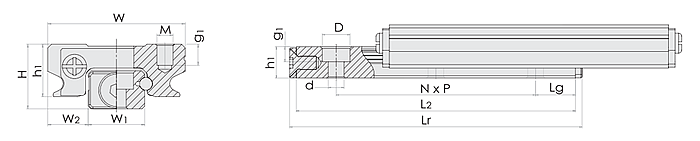

型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
H | W2 | P | W1 | H1 | D×d×g1 | P1 | P2 | W | h2 | M×g2 | + | |||||
ST7M | 8 | 5 | 15 | 7 | 4.7 | 4.2×2.4×2.3 | 15 | 12 | 17 | 6.5 | M2×2.5 | 1 |
型号 | 最大行程 | 导轨尺寸(mm) | 滑块尺寸(mm) | 负荷(N) | 静扭矩(Nm) | ||||||||||||
Ls | Lr | L2 | Lg | N | Lb | L1 | P4 | n | P3 | C100B(dyn) | Co(stat) | Mro | Mpo | Myo | |||
ST7M | 27 | 30 | 28 | 6.5 | 1 | 30 | 28 | 6.5 | 1 | 14 | 910 | 1580 | 5.9 | 3.4 | 3.4 | ||
ST7M | 41 | 45 | 43 | 6.5 | 2 | 45 | 43 | 6.5 | 2 | 21.5 | 1220 | 2500 | 9.1 | 8 | 8 | ||
ST7M | 55 | 60 | 58 | 6.5 | 3 | 60 | 58 | 6.5 | 3 | 29 | 1490 | 3330 | 12.4 | 14.6 | 14.6 |
台湾CPC线轨ST7M的爬行故障解除
直线导轨润滑油需具有较好的油性及耐磨性,在较大的载荷条件下保证油膜存在一定的强度。润滑油是碳氢化合物,特别是在工作温度较高条件下很容易与空气发生氧化反应,生成氧化胶质。氧化胶质是一种黏质的胶状物,它黏附在金属表面上不仅容易产生酸性腐蚀,而且会使摩擦表面丧失润滑性而发涩,导致爬行现象。
消除方法:
1、重载荷时使用机械油效果不明显时,选择适当黏度的液压CPC直线导轨油;
2、检查机床直线导轨供油系统和直线导轨面油膜状况,调节供油阀,使CPC线轨ST7M面保持足够的油膜和良好的润滑,避免出现干摩擦;
3、润滑油的工作温度上升是油质氧化的重要因素。为了减缓油质氧化的速度,应对机床回油进行冷却降温,防止生成氧化胶质。定期更换润滑油和检测酸值指标,从油中有机酸含量是否增长来判断油的氧化程度,防止生成氧化胶质而产生爬行。
4、采用耐磨胶,修补直线导轨表面的咬毛、拉伤,通过刮削的方法,使CPC线轨ST7M平面度、表面粗糙度恢复到原来的精度要求。
